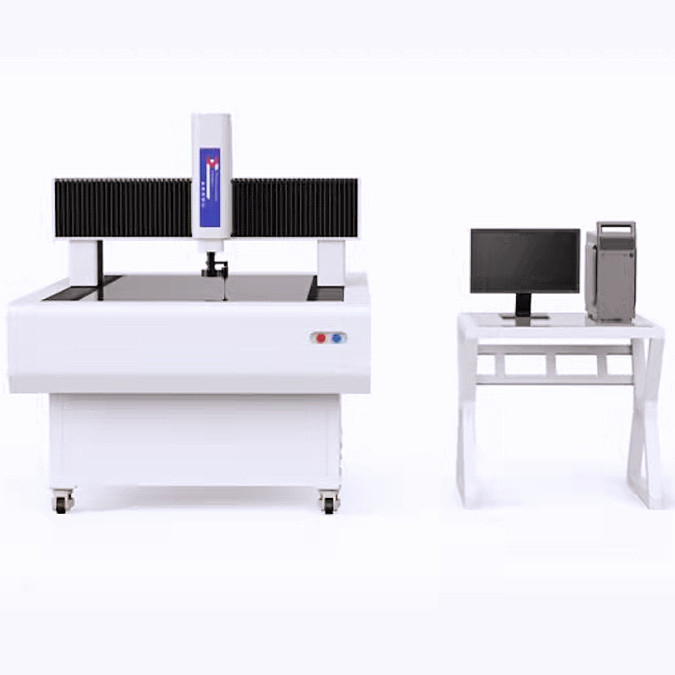

गैन्ट्री छवि मापने वाला उपकरण

मॉडल नंबरःLMCNC 8060

ब्रांड:डेक्सन

प्रमाणन:स्कोक, पहुँच

अनुकूलन का समर्थन करें:ओबीएम, ओडीएम

मूल स्थानःचीन में

समग्र आयामः1200×1100×960

माप:800×600×180

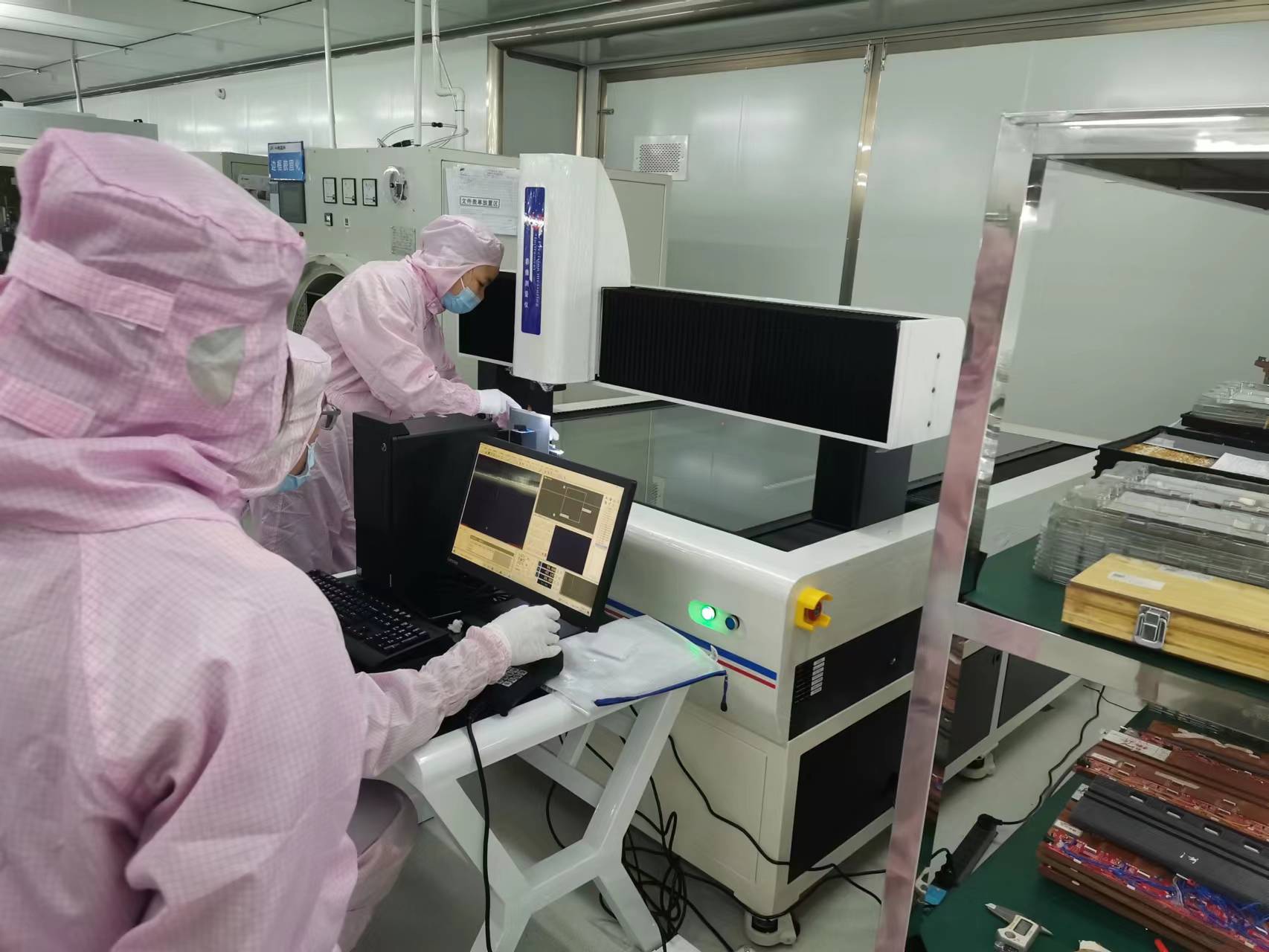

गैंट्री स्वचालित छवि मापने वाले उपकरण बड़े आकार के माप के लिए डिज़ाइन किए गए हैं, और पीसीबी, एलसीडी, शीट धातु, एयरोस्पेस और अन्य उद्योगों में बड़े स्ट्रोक माप के लिए उपयुक्त है। यह मोबाइल पुल संरचना को अपनाता है, उद्योग में सबसे उन्नत डिजाइन अवधारणाओं को इकट्ठा करता है, और सबसे सही डिजाइन और सबसे सख्त उत्पादन प्रक्रिया नियंत्रण के साथ मशीन की सटीकता और स्थिरता सुनिश्चित करता है।

गैन्ट्री स्वचालित छवि मापने वाला उपकरण सिस्टम की सटीकता सुनिश्चित करने के लिए गैन्ट्री पुल प्रकार स्थिर संरचना, सटीक रैखिक स्लाइड और सर्वो नियंत्रण प्रणाली को अपनाता है; तीन-अक्ष पूर्ण स्वचालित प्रोग्रामेबल डिटेक्शन जटिल सुविधाओं के बैच का पता लगाने का एहसास करता है। यह अत्यधिक बुद्धिमान और स्वचालित है। इसका उपयोग लंबाई, कोण, आकार और सतह के निरीक्षण के लिए किया जा सकता है। यह गैर-संपर्क, एनीमे माप से संबंधित है, विशेष रूप से लोचदार और भंगुर सामग्री के माप के लिए उपयुक्त है। फोटोग्राफी, एनीमे समन्वय प्रोसेसर, डिजिटल डिस्प्ले, ऑप्टिकल आई रीडिंग डेटा या स्वचालित एज फाइंडर, प्रिंटर आदि जैसे इंटरफ़ेस उपकरण के अलावा, इसे तेजी से, सटीक और सांख्यिकीय विश्लेषण के लिए कंप्यूटर से भी जुड़ा जा सकता है। यह व्यापक रूप से बड़े शीट धातु भागों, बैकलाइट प्लेटों, इन्सुलेशन सामग्री, सतह प्लेटों, फ्रेम उद्योगों, प्लास्टिक उत्पादों, हार्डवेयर, मोल्ड, मोबाइल फोन खोल, इलेक्ट्रॉनिक्स, नेमप्लेट्स, सिरेमिक, इन्सुलेशन सामग्री और अन्य क्षेत्रों में उपयोग किया जाता है, और बड़ी मात्रा में तेजी से पता लगाने को प्राप्त किया है।

माप फ़ंक्शन:

1 माप उपकरण: किनारे बिंदुओं को निकालने के लिए स्कैन, किनारे बिंदुओं को निकालने के लिए बहु-खंड, किनारे बिंदुओं को निकालने के लिए सर्कल, निकालने के लिए अण्डाकार, समोच्च रेखाओं, फोकस, निकटतम बिंदु, आदि को निकालने के लिए फ्रेम।

2. मापने योग्य ज्यामितीय मात्रा: बिंदु, रेखा, वृत्त (केंद्र निर्देशांक, त्रिज्या, व्यास), चाप, केंद्र, कोण, दूरी, रेखा चौड़ाई, छेद की स्थिति, छेद व्यास, छेद की संख्या, छेद से छेद तक की दूरी, छेद से किनारे तक की दूरी, चाप केंद्र से छेद तक की दूरी, चाप केंद्र से किनारे तक की दूरी, चाप उच्च बिंदु से चाप उच्च बिंदु तक की दूरी, चौराहे से चौराहे तक की दूरी आदि।

3. निर्माण विशेषताएँ: चौराहे, केंद्र बिंदु, चरम बिंदु, समापन बिंदु, दो-बिंदु कनेक्शन, समानांतर रेखा, लंबवत रेखा, स्पर्शरेखा रेखा, बिसेक्टर, केंद्र रेखा, रेखा खंड संलयन, त्रिज्या सर्कल ड्राइंग, तीन-रेखा उत्कीर्ण सर्कल, दो-रेखा त्रिज्या उत्कीर्ण सर्कल आदि।

4. ज्यामितीय सहिष्णुता: सीधता, गोलपन, प्रोफाइल, स्थिति, समानांतर, समरूपता, लंबवत, केंद्रीयता, समानांतर और अन्य ज्यामितीय सहिष्णुता मूल्यांकन।

5. समन्वय प्रणालियांः उपकरण समन्वय प्रणाली, बिंदु रेखा, दो बिंदु x, दो रेखा और अन्य वर्कपीस समन्वय प्रणाली; छवि पंजीकरण समन्वय प्रणाली; समन्वय प्रणाली का अनुवाद, घुमाव और मैन्युअल रूप से समायोजित किया जा सकता है।

6. त्वरित उपकरणः आर कोण, क्षैतिज पिच, परिधि पिच, स्क्रीन, स्लॉट छेद, समोच्च तुलना, वसंत, ओ-रिंग और त्वरित माप के लिए अन्य विशेष उपकरण।

7. सहिष्णुता बैच सेटिंग, पैमाने ग्रेड डिवीजन, और रंग अनुकूलन प्रबंधन का समर्थन करें।
