उच्च परिशुद्धता 2d सीएनसी ऑप्टिकल वीडियो मापने की मशीन

मॉडल नंबरःLMcnc 8060t

ब्रांड:डेक्सन

प्रमाणन:पहुँच, स्कॉक

अनुकूलन का समर्थन करें:ओबीएम, ओडीएम

मूल स्थानःचीन में

समग्र आयामः1200×1100×960

माप:800×600×180

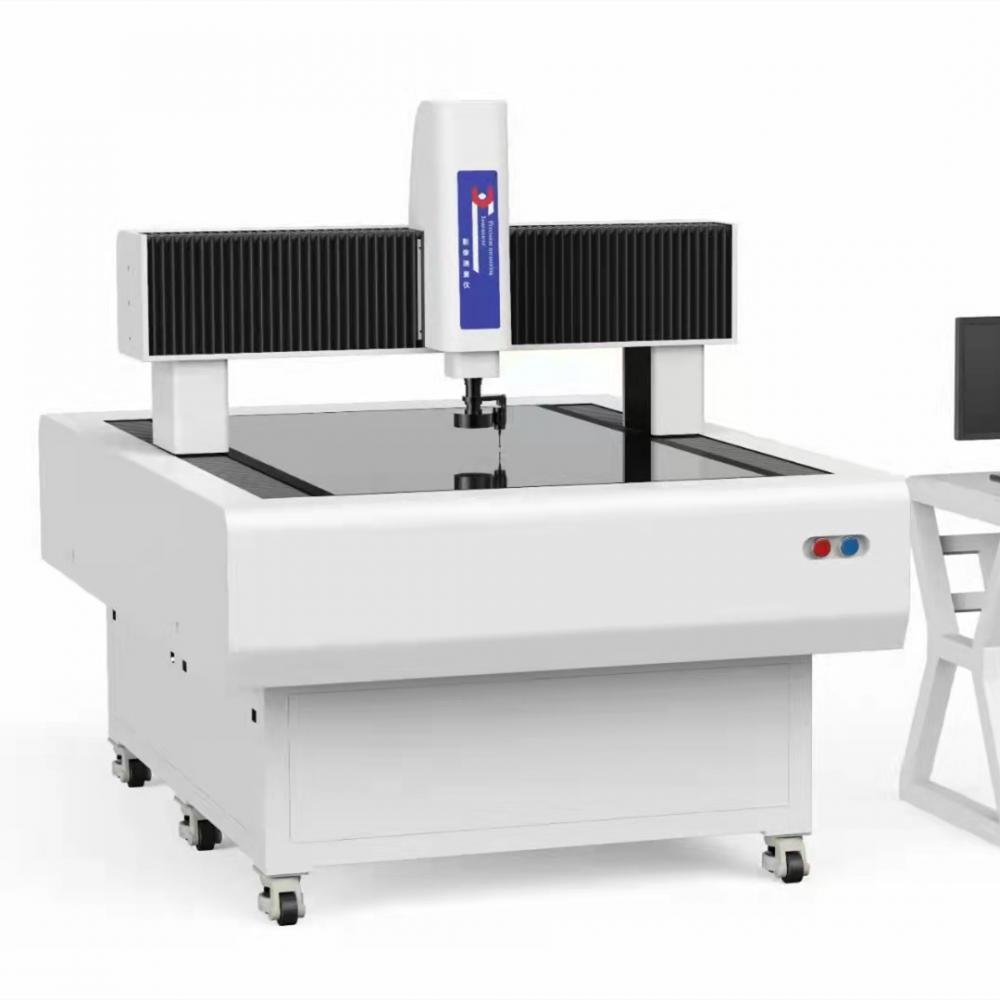

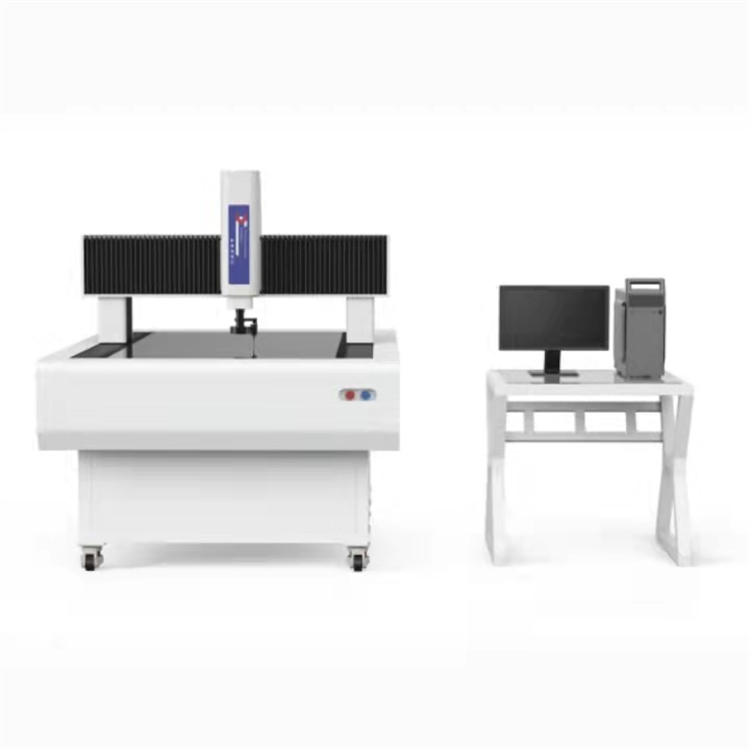

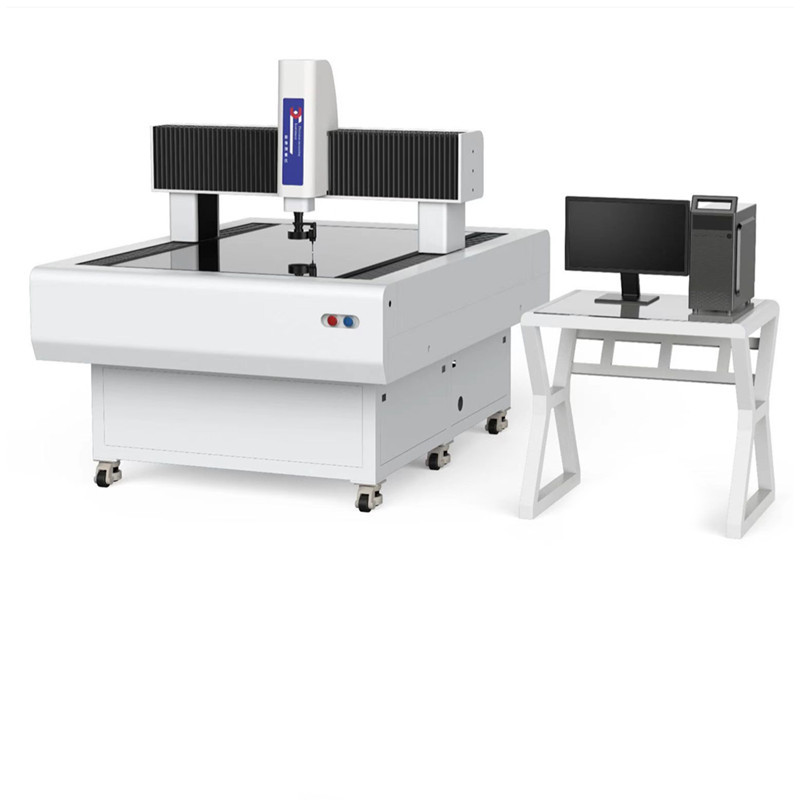

गैन्ट्री प्रकार स्वचालित छवि मापने वाला उपकरण एक उच्च प्रदर्शन स्वचालित ऑप्टिकल छवि मापने वाला उपकरण है। इस उत्पाद में उच्च गति और सटीकता की विशेषताएं हैं। यह एक ही मशीन पर कई कार्य कर सकता है, मशीनों की बार-बार खरीद और स्थान की बर्बादी की लागत को बहुत कम कर सकता है। यह कुशलता से समोच्च, सतह आकार, आकार, कोण और विभिन्न वर्कपीस की स्थिति का पता लगा सकता है। यह विशेष रूप से पीसीबी बोर्ड, फिल्म, सुरक्षात्मक फिल्म, ऑप्टिकल ग्लास, इलेक्ट्रॉनिक्स, बड़े शीट धातु भागों, कनेक्टर, सटीक यांत्रिक भागों, इलेक्ट्रॉनिक घटकों, अर्धचालक घटकों और अन्य उद्योगों के लिए उपयुक्त है, बड़ी मात्रा में तेजी से और सटीक पता लगाने के लिए।

गैन्ट्री प्रकार छवि मापने वाले उपकरण की विशेषताएं
1. मशीन प्राकृतिक संगमरमर से बनी है, जो कभी विकृत नहीं है, उच्च सटीकता और उच्च स्थिरता है।

2. नया सुव्यवस्थित डिजाइन उपस्थिति साफ, सहज और उदार बनाता है।

3. पूर्ण बंद लूप सर्वो नियंत्रण तकनीक को सुचारू संचालन, कम शोर और तेज संचालन सुनिश्चित करने के लिए अपनाया जाता है।

4. पूर्ण जॉयस्टिक/माउस ऑपरेशन, उपयोग करने में आसान

5. नीचे प्रकाश और सतह प्रकाश समायोज्य लीड कोल्ड लाइट स्रोत को अपनाता है, जो विभिन्न जटिल सतह वर्कपीस के सटीक माप का एहसास कर सकता है। एलईडी कोल्ड लाइट सोर्स का उपयोग सामान्य थर्मल लाइट सोर्स के कारण थर्मल विस्तार और ठंडे संकुचन के नुकसान से बच सकता है, और वर्कपीस के माध्यमिक विरूपण से बच सकता है।

6. औद्योगिक उच्च परिभाषा रंग सीसीडी konstade 800tv लाइन के साथ

7 चरण-ज़ूम निश्चित फ्रेम क्लैंपिंग निरंतर ज़ूम लेंस का उपयोग करता है, और ज़ूम दर को सही करने की आवश्यकता नहीं है, जो कार्य दक्षता और माप सटीकता में बहुत सुधार करता है। छवि को 30x-200x बढ़ाया गया है।

8. जेड-अक्ष को समानांतर रैखिक गाइड रेल संरचना और काउंटरवेट के साथ डिज़ाइन किया गया है, जो इसके वजन को कम करता है, संरचना की स्थिरता में सुधार करता है, अपने स्वयं के विरूपण को कम करता है, और जेड-अक्ष की स्थिति सटीकता और स्थिरता में सुधार करता है।

9. माप सॉफ्टवेयर: हमारी कंपनी द्वारा विकसित शक्तिशाली माप सॉफ्टवेयर का उपयोग विभिन्न वर्कपीस को सटीक और जल्दी से मापने के लिए किया जा सकता है, उपयोगकर्ताओं को एक पूर्ण माप समाधान प्रदान करता है

10. वैकल्पिक रेनिशॉ जांच/ओम्रॉन बिंदु लेजर जांच

11. निरंतर क्लैंपिंग जूम लेंस, निरंतर जूम, बिना सुधार के

सीएनसी गैन्ट्री स्वचालित छवि मापने वाले उपकरण विशेष रूप से बड़े आकार के माप के लिए डिज़ाइन किए गए हैं, और पीसीबी, एलसीडी, शीट धातु, एयरोस्पेस और अन्य उद्योगों में बड़े स्ट्रोक माप के लिए उपयुक्त हैं। यह एक मोबाइल पुल संरचना को अपनाता है और उद्योग में सबसे उन्नत डिजाइन अवधारणाओं को इकट्ठा करता है। सबसे सही डिजाइन और सबसे सख्त उत्पादन प्रक्रिया नियंत्रण के साथ, यह मशीन की सटीकता और स्थिरता सुनिश्चित करता है।

विशेषताएं

मोबाइल पुल संरचना, बड़े स्ट्रोक पूर्ण-स्वचालित माप, चार अक्ष सीएनसी नियंत्रण।

उच्च सटीकता और अच्छी स्थिरता के साथ सटीक ग्रेनाइट मशीन

पूर्ण माउस, हैंडल प्रकार स्वचालित नियंत्रण, उपयोग करने में आसान।

सिनपो बंद झंझरी शासक में उच्च सटीकता और अच्छी स्थिरता है।

चर आवर्धन ऑप्टिकल लेंस चर आवर्धन माप का एहसास कर सकता है।

प्रोग्रामेबल 5-रिंग 8-ज़ोन कुंडलाकार सतह प्रकाश स्रोत और लीड कॉन्टूर प्रकाश स्रोत।

स्वचालित फोकसिंग ऊंचाई माप, संपर्क जांच जोड़ा जा सकता है।

Zonson2d पूर्ण स्वचालित छवि माप सॉफ्टवेयर।

विभिन्न विनिर्देशों और मानक विन्यास प्रदान करें, और आवश्यकताओं के अनुसार अनुकूलित।
