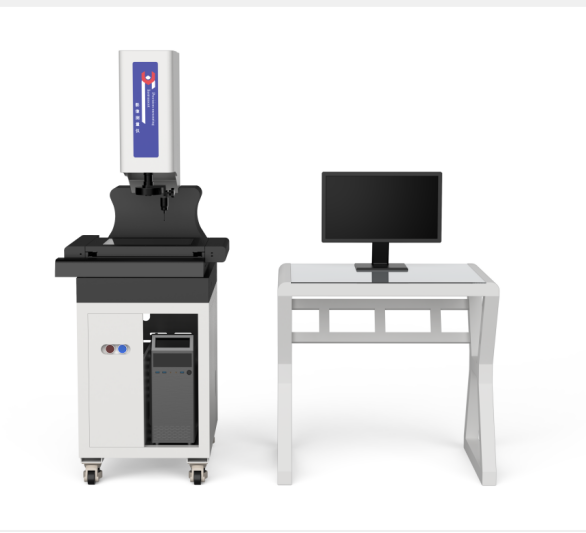

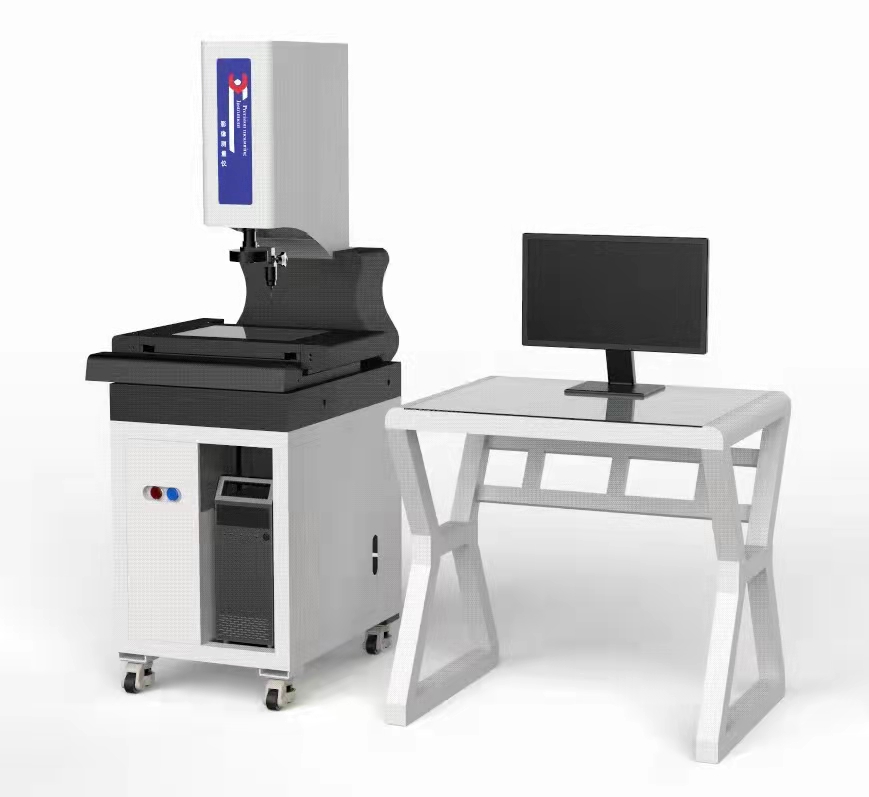

3 डी ऑप्टिकल छवि मापने वाला उपकरण (CNC6050)

मॉडल नंबर: CNC6050J

ब्रांड: डेक्सन

प्रमाणन: पहुंच, स्कॉक

अनुकूलन का समर्थन करें: Obm, Odm

मूल स्थानः चीन

समग्र आयामः 880 × 980 × 980

मापः 600 × 500 × 200

पूरी तरह से स्वचालित ऑप्टिकल छवि मापने वाला उपकरण। यह मुद्रित सर्किट बोर्ड (पीसीबी) के उपस्थिति आकार को मापने की समस्या को हल कर सकता है, और इसमें 2d सटीक माप है। इसमें उच्च गति और सटीकता की विशेषताएं भी हैं। यह एक ही मशीन पर कई कार्य कर सकता है, बार-बार मशीनों को खरीदने और स्थान की बर्बादी की लागत को बहुत कम कर सकता है। सोव श्रृंखला एक सार्वभौमिक 3 डी सटीक माप और कार्यक्रम संपादन प्रणाली है। माप वस्तु एक पीसीबी बोर्ड, नकारात्मक या 2d विशेषताओं के साथ अन्य वस्तुएं हो सकती हैं। वह वस्तु पर सर्कल (चाप) के केंद्र, त्रिज्या, रेखा चौड़ाई, शामिल कोण, दूरी और चौराहे बिंदु को माप सकता है; इसमें बैच स्वचालित माप और प्रोग्राम संपादन कार्य भी हैं; सिस्टम में मूल छवि प्रसंस्करण कार्य शामिल हैं, जैसे कि deburring, centering, आदि; इसके अलावा, इसमें सांख्यिकीय विश्लेषण, स्वचालित फोकसिंग, स्वचालित पता लगाने और अन्य कार्य भी हैं। सोव श्रृंखला उत्पादों का पता लगाने के लिए सॉफ्टवेयर विंडोज वातावरण में विकसित किया गया था। इसमें कवरेज, ड्राइंग, छवि प्रदर्शन आदि के कार्य हैं। सिस्टम ऑपरेशन सरल और लचीला है।

स्वचालित छवि मापने वाले उपकरण व्यापक रूप से सटीक इलेक्ट्रॉनिक्स, वेफर प्रौद्योगिकी, काटने के उपकरण, प्लास्टिक, सटीक भागों, स्प्रिंग्स, मुद्रांकन भागों, कनेक्टरों, मोल्ड्स, सैन्य उद्योग, दो आयामी गिनती, ड्राइंग, इंजीनियरिंग विकास, हार्डवेयर और प्लास्टिक, पीसीबी बोर्ड, प्रवाहकीय रबर, पाउडर धातु विज्ञान, शिकंजा, घड़ी भागों, मोबाइल फोन, दवा उद्योग, ऑप्टिकल फाइबर उपकरण, ऑटोमोटिव इंजीनियरिंग, एयरोस्पेस, विश्वविद्यालयों, अनुसंधान संस्थानों, आदि के क्षेत्रों में उपयोग किया जाता है।

उपकरण विशेषताएं

1. एक्स अक्ष ग्रेनाइट बीम पर आधारित है ताकि यह सुनिश्चित किया जा सके कि तंत्र विकृत नहीं होगा और बीम का मध्य झुलस नहीं जाएगा।

2।एक्स-अक्ष रैखिक गाइड रेल को ऊपरी भाग के साथ डिज़ाइन किया गया है, जो गाइड रेल पर सबसे अच्छा बल के सिद्धांत को पूरा करता है, और इसमें उच्च सटीकता और स्थिर संचालन की विशेषताएं हैं।

3. एक्स अक्ष ग्रेनाइट के पीछे एक्स अक्ष की क्रूरता को बढ़ाने के लिए मोटी स्टील शीट के साथ अद्वितीय रूप से बंद है और यह सुनिश्चित करता है कि बीम टूट नहीं जाएगा।

4. वाई-अक्ष का अद्वितीय हार्डवेयर बंद रिंग डिजाइन स्तंभ के निचले भाग पर स्टील प्लेट द्वारा जुड़ा हुआ है, जो बीम और स्तंभ का एक पूरा है, यह सुनिश्चित करता है कि तंत्र विकृत नहीं होगा।

5।वाई-अक्ष मध्यवर्ती ट्रांसमिशन और एक्स-अक्ष हार्डवेयर बंद-लूप संरचना यह सुनिश्चित करती है कि ऑपरेशन के दौरान बाएं और दाएं झटके या पूंछ झटके की कोई भौतिक घटना नहीं होती है, और सटीकता में सुधार होता है।

6.z-अक्ष क्रॉस गाइड रेल और बॉल स्क्रू ड्राइव को अपनाता है, जो स्थिर संचालन और सटीकता सुनिश्चित करता है।

7. vcad छवि माप सॉफ्टवेयर स्वचालित रूप से प्रोग्राम किया जा सकता है और स्वचालित रूप से पता लगाया जा सकता है।

सीएनसीगैन्ट्री सीएनसी वीडियो मापने वाली मशीनों की एक श्रृंखला है, जो हैंविशेष रूप सेबड़े आकार माप के लिए डिज़ाइन किया गयासबसे बड़ी माप सीमा तक पहुंच सकती है400×500मिमी, और पीसीबी, एलसीडी, शीट धातु, नागरिक उड्डयन और अंतरिक्ष उद्योगों में लागू किया जा सकता है, आदि, vmg उद्योग की सबसे उन्नत डिजाइन अवधारणाओं को एकीकृत करता है। उत्पादन के दौरान सबसे सही डिजाइन और सख्त नियंत्रण के कारण मशीन की सटीकता और स्थिरता सुनिश्चित की जा सकती है।

उपकरण विशेषताएंः

1.चलती पुलसंरचना, संरचना,स्वचालित बड़ी मात्रा माप, चार-अक्ष सीएनसी नियंत्रण.

3.माउस और जॉयस्टिक के साथ आसानी से संचालित किया जाता है।

4.% Sआइपोइनउच्च सटीकता और स्थिरता के साथ रैखिक पैमान।

5.दुनिया का अग्रणीप्रोग्रामेबल ज़ूम माप के लिए ऑप्टिकल लेंस।

6.प्रोग्राम योग्य सतह प्रकाश (5छल्ले 8 ऑक्टेंट, 48 सेक्टर), एलईडी प्रोफाइल लाइट।

7.ऊंचाई माप के लिए स्वचालित फोकस। डिमांड पर टच प्रोब जोड़ा जा सकता है।

8.शक्तिशालीज़ोनसन 2dसीएनसी माप सॉफ्टवेयर।

9.विभिन्न मानक विन्यास प्रदान करें, अनुकूलित संस्करण भी मांग पर उपलब्ध हैं।

यह बिंदु, रेखा, वृत्त, चाप, स्पलाइन, अण्डाकार, आयत, स्लॉट, रिंग सर्कल, अंतराल, दूरी, बिंदु सूची आदि सहित ज्यामितीय तत्वों का परीक्षण कर सकता है.
