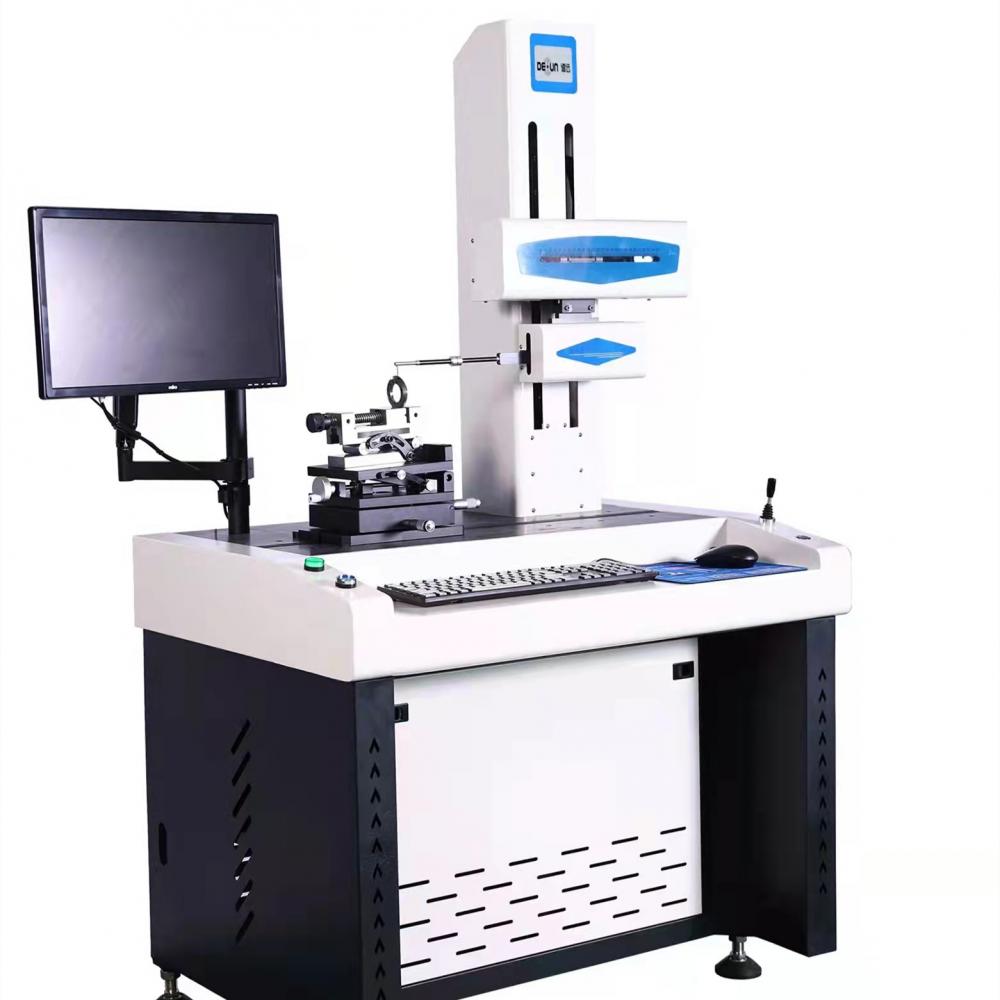

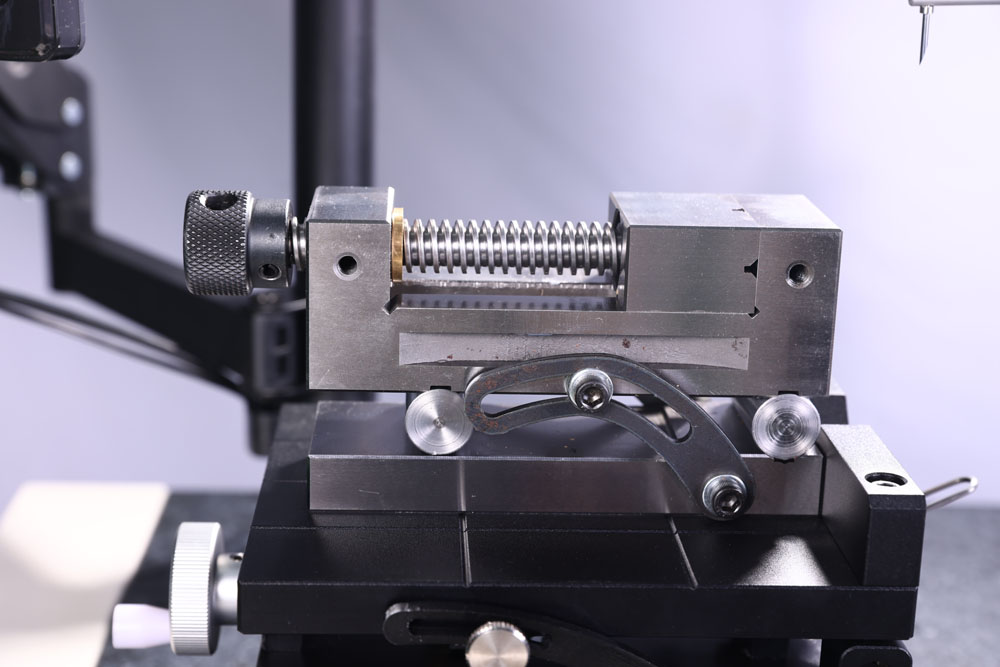

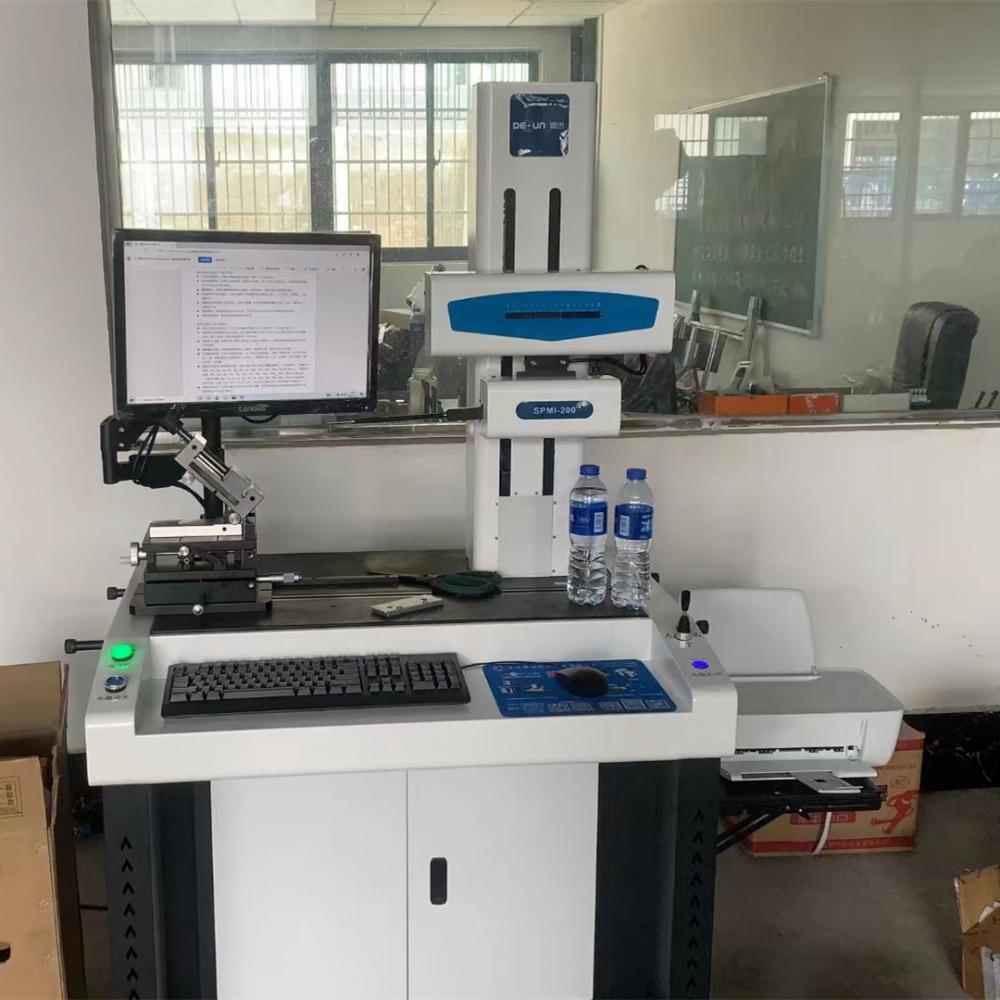

प्रोफाइल खुरदरापन का पता लगाने के लिए प्रोफाइल मापने वाला उपकरण

मॉडल नंबरः100 आरएम

ब्रांड:डेक्सन

प्रमाणन:पहुँच, स्कॉक

अनुकूलन का समर्थन करें:ओबीएम, ओडीएम

मूल स्थानःचीन में

X माप सीमा:100 मिमी

खुरदरापन माप सीमा:± 300 μm

ऊंचाई माप सीमा:400 मिमी

खुरदरापन मीटर को सतह खुरदरापन मीटर, सतह फिनिश मीटर, सतह खुरदरापन परीक्षक, खुरदरापन मीटर, खुरदरापन परीक्षक आदि भी कहा जाता है। इसमें उच्च माप सटीकता, व्यापक माप सीमा, सरल ऑपरेशन, ले जाने में आसान, स्थिर ऑपरेशन, आदि की विशेषताएं हैं। यह विभिन्न धातु और गैर-धातु मशीनिंग सतहों का पता लगाने में व्यापक रूप से उपयोग किया जा सकता है। यह उपकरण सेंसर होस्ट के साथ एकीकृत एक पॉकेट उपकरण है, जिसमें हैंडहेल्ड विशेषताएं हैं, और उत्पादन स्थल पर उपयोग के लिए अधिक उपयुक्त है। उपस्थिति डिजाइन दृढ़ और टिकाऊ है, और विद्युत चुम्बकीय हस्तक्षेप क्षमता महत्वपूर्ण है, जो वर्तमान डिजाइन की प्रवृत्ति के अनुरूप है।

खुरदरापन मीटर के अनुप्रयोग क्षेत्रों में शामिल हैंः

1, यांत्रिक प्रसंस्करण और विनिर्माण उद्योग, मुख्य रूप से धातु प्रसंस्करण और विनिर्माण खुरदरापन परीक्षक मूल रूप से मशीनिंग भागों की सतह खुरदरापन का पता लगाने के लिए बनाया गया था। विशेष रूप से, स्टाइलस खुरदरापन परीक्षक कठोर धातु सतहों का पता लगाने के लिए अधिक उपयुक्त है। जैसे: ऑटोमोबाइल पार्ट्स प्रसंस्करण और विनिर्माण उद्योग, मशीनरी पार्ट्स प्रसंस्करण और विनिर्माण उद्योग आदि। जब तक इन प्रसंस्करण और विनिर्माण उद्योगों में वर्कपीस की सतह की गुणवत्ता शामिल है, यह खुरदरापन मीटर का पता लगाने और अनुप्रयोग करने के लिए आवश्यक है।

2, गैर-धातु प्रसंस्करण और विनिर्माण उद्योग में विज्ञान और प्रौद्योगिकी की प्रगति और विकास के साथ, अधिक से अधिक नई सामग्री प्रसंस्करण प्रौद्योगिकी, जैसे सिरेमिक, प्लास्टिक, पॉलीथिलीन, आदि पर लागू की जाती है। अब कुछ असर विशेष सिरेमिक सामग्री से बने हैं, और पंप वाल्व पॉलीइथाइलीन सामग्री से बने हैं। ये सामग्री कठिन हैं, और कुछ अनुप्रयोग वर्कपीस बनाने के लिए धातु सामग्री को बदल सकते हैं। उत्पादन और प्रसंस्करण के दौरान उनकी सतह खुरदरापन का पता लगाना भी आवश्यक है।

3, खुरदरापन मीटर की प्रौद्योगिकी और कार्य के निरंतर वृद्धि और सुधार के साथ, साथ ही साथ गहन प्रचार और अनुप्रयोग, अधिक से अधिक उद्योगों को खुरदरापन का पता लगाने की आवश्यकता पाई जाती है। यांत्रिक प्रसंस्करण और विनिर्माण के अलावा, बिजली, संचार, इलेक्ट्रॉनिक्स जैसे स्विच, एकीकृत सर्किट अर्धचालकों पर युग्मन, और यहां तक कि स्टेशनरी, टेबलवेयर के उत्पादन और प्रसंस्करण में खुरदरापन मूल्यांकन की आवश्यकता होती है मानव दांतों की सतह खुरदरापन का परीक्षण किया जाना चाहिए।

सुई ट्रेसिंग सिद्धांत पर आधारित सतह खुरदरापन मापने वाला उपकरण प्रोफाइलर के मुख्य घटकों में से एक है, जिसमें एक सेंसर, एक ड्राइवर, एक शून्य संकेतक, एक रिकॉर्डर और एक प्रेरक सेंसर शामिल है। सेंसर मापने की रॉड के एक छोर पर एक हीरा स्टाइलस स्थापित किया गया है। स्टाइलस टिप की वक्रता की त्रिज्या बहुत छोटी है। माप के दौरान, स्टाइलस को वर्कपीस पर रखा जाता है और लंबवत रूप से मापा सतह से संपर्क करता है। ड्राइवर का उपयोग सेंसर को एक निश्चित गति से खींचने के लिए किया जाता है। मापा सतह प्रोफाइल चोटियों और घाटियों में उतार-चढ़ाव के साथ, मापा सतह पर फिसलते समय स्टाइलस ऊपर और नीचे चलेगा। यह आंदोलन चुंबकीय कोर को फुलक्रम के माध्यम से सिंक्रोनस रूप से ऊपर और नीचे चलता है, इस प्रकार चुंबकीय कोर के आसपास दो अंतर प्रेरण कुंडलों के प्रेरण को बदलता है। सेंसर की कुंडल और माप लाइन सीधे संतुलन पुल से जुड़ी हुई हैं। कॉइल इंडक्शन में परिवर्तन पुल को संतुलन खो देता है, इसलिए संपर्क पिन के विस्थापन के आनुपातिक संकेत आउटपुट होता है। इलेक्ट्रॉनिक डिवाइस कमजोर बिजली के परिवर्तन को बढ़ाता है और चरण संवेदनशील तरंग का पता लगाता है, एक संकेत जो संपर्क पिन विस्थापन के आकार और दिशा को इंगित कर सकता है। इसके बाद, सिग्नल को तीन चैनलों में विभाजित किया जाता है: एक को संपर्क पिन की स्थिति को इंगित करने के लिए शून्य संकेतक में जोड़ा जाता है, और दूसरा प्रवर्धन के बाद रिकॉर्डर को ड्राइव करने के लिए डीसी पावर एम्पलीफायर को भेजा जाता है; दूसरे पथ को फ़िल्टर और औसत मीटर एम्पलीफायर द्वारा प्रवर्धित किया जाता है, और फिर एकीकरण गणना के लिए एकीकरण कैलकुलेटर में प्रवेश किया जाता है, ताकि सतह खुरदरापन ra मान सीधे संकेतक मीटर द्वारा पढ़ा जा सके।
