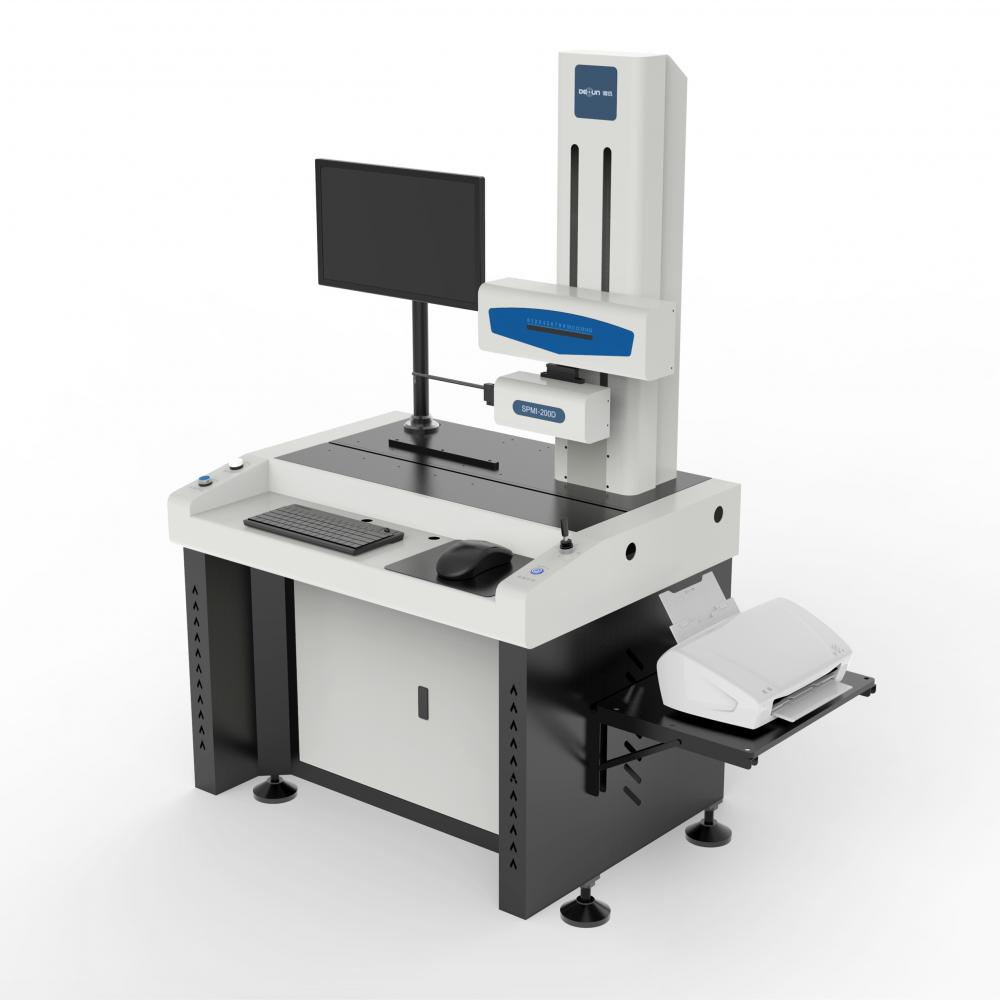

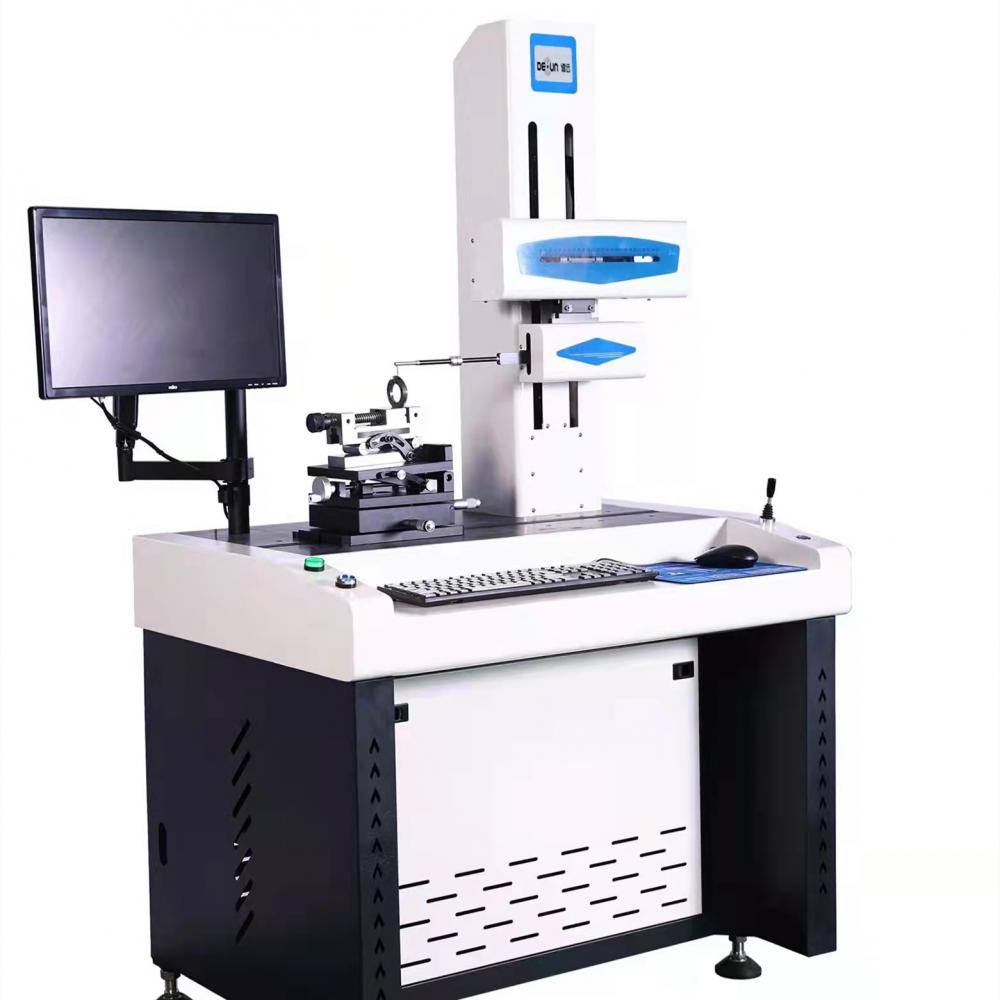

खुरदरापन प्रोफाइल मापने वाला उपकरण

मॉडल नंबरःSPMI-200D

ब्रांड:डेक्सन

प्रमाणन:पहुँच, स्कॉक

अनुकूलन का समर्थन करें:ओडीएम, ओबीएम

मूल स्थानःचीन में

समग्र आयामः1278*698*1640

माप:150*20

माप सिद्धांतः
उपकरण का माप सिद्धांत आयताकार समन्वय माप विधि है; अर्थात, मापने वाले भागों की सतह प्रोफाइल के समन्वय बिंदुओं को एक्स-अक्ष और ज़ेड-1-अक्ष सेंसर के माध्यम से मैप किया जाता है, और सेंसर द्वारा मापा गया समन्वय बिंदु डेटा विद्युत घटकों के माध्यम से ऊपरी पीसी को प्रेषित किया जाता है। सॉफ्टवेयर एकत्र किए गए मूल समन्वय डेटा पर गणितीय संचालन करता है और आवश्यक इंजीनियरिंग माप वस्तुओं को चिह्नित करता है।

एक उच्च तकनीक कंपनी के रूप में, डेक्सन के औद्योगिक माप उपकरण, ऑप्टिकल उपकरण सामान और अन्य क्षेत्र देश में अग्रणी पदों पर हैं, और उनकी स्थिति बढ़ रही है। Dexun उच्चतम गुणवत्ता वाले माप मशीन उत्पादों और उन्नत और व्यापक औद्योगिक माप समाधान के साथ उद्योग प्रदान करता है। इसने दुनिया भर में कई उपयोगकर्ताओं के साथ पर्याप्त और व्यावहारिक सहयोग भी स्थापित किया है।

खुरदरापन प्रोफाइलोमीटर एक उपकरण है जो वस्तुओं की सतह खुरदरापन को मापने के लिए उपयोग किया जाता है। यह किसी वस्तु की सतह पर ऊंचाई अंतर को मापकर किसी वस्तु की खुरदरापन का मूल्यांकन करता है। यह उपकरण आमतौर पर सतह की ऊंचाई को मापने के लिए लेजर या यांत्रिक जांच का उपयोग करता है और विश्लेषण और प्रसंस्करण के लिए कंप्यूटर सॉफ्टवेयर का उपयोग करता है।

खुरदरापन प्रोफाइलोमीटर की मुख्य विशेषताएं शामिल हैंः
1. उच्च-सटीक मापः खुरदरापन प्रोफाइलोमीटर उच्च-सटीक माप प्राप्त कर सकता है, आमतौर पर 0.1 माइक्रोमीटर की सटीकता के साथ।
2. बहुक्रियाशीलताः यह उपकरण सपाट, घुमावदार, उत्तल और अवतल सतहों सहित विभिन्न सतहों को माप सकता है।
3. दक्षताः खुरदरापन प्रोफाइलोमीटर किसी वस्तु की सतह की खुरदरापन को जल्दी से माप सकता है, आमतौर पर माप को पूरा करने में केवल कुछ सेकंड लगते हैं।
4. संचालित करने में आसानः इस उपकरण में आमतौर पर एक सरल और आसान उपयोग करने वाले इंटरफ़ेस और ऑपरेटिंग विधियां होती हैं, जो उपयोगकर्ताओं को जल्दी से माप और विश्लेषण करने की अनुमति देती है।
5 डेटा प्रोसेसिंग: खुरदरापन प्रोफाइलर में आमतौर पर डेटा प्रोसेसिंग और विश्लेषण कार्य होते हैं, जो चार्ट और रिपोर्ट उत्पन्न कर सकते हैं, जिससे उपयोगकर्ताओं को डेटा का विश्लेषण और प्रसंस्करण करने के लिए सुविधाजनक बनाया जा सकता है।

खुरदरापन प्रोफाइल व्यापक रूप से विनिर्माण, वैज्ञानिक अनुसंधान संस्थानों, गुणवत्ता निरीक्षण विभागों और अन्य क्षेत्रों में उपयोग किए जाते हैं, उपयोगकर्ताओं को वस्तु सतहों की गुणवत्ता और सटीकता का मूल्यांकन करने और विनिर्माण और प्रसंस्करण प्रक्रियाओं का अनुकूलन करने में मदद करते हैं।

सिस्टम इंटरफ़ेसः

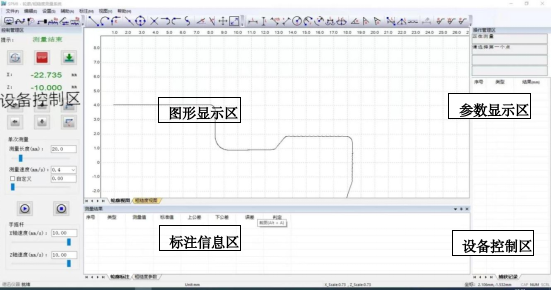

सॉफ्टवेयर सिस्टम इंटरफ़ेस चित्र में दिखाया गया है। सिस्टम इंटरफ़ेस में मुख्य रूप से शामिल हैं: मेनू टूलबार स्टेटस बार ग्राफिक डिस्प्ले क्षेत्र (समोच्च एनोटेशन और खुरदरापन दृश्य) एनोटेशन सूचना क्षेत्र (समोच्च एनोटेशन और खुरदरापन पैरामीटर सूची) सिस्टम पैरामीटर डिस्प्ले क्षेत्र और डिवाइस नियंत्रण क्षेत्र।

1) मेनू/टूलबार: मेनू और टूलबार अनुभाग में संबंधित सामग्री देखें।
2) स्थिति बार: ग्राफिक प्रदर्शन क्षेत्र में वर्तमान ऑपरेशन प्रॉम्प्ट और कर्सर के निर्देशांक जैसी जानकारी प्रदर्शित करता है।
3) सिस्टम पैरामीटर प्रदर्शन क्षेत्रः सिस्टम पैरामीटर जैसे उपकरण पैरामीटर, माप पैरामीटर, और प्रदर्शन पैरामीटर प्रदर्शित और सेट करने के लिए उपयोग किया जाता है।

रिपोर्ट:

माप, लेबलिंग और भागों के पैरामीटर मूल्यांकन पूरे होने के बाद, निरीक्षण परिणाम मुद्रित किए जा सकते हैं। उपयोगकर्ता प्रिंट सूचना सेटिंग संवाद बॉक्स के माध्यम से निरीक्षण रिपोर्ट (भाग नाम, भाग संख्या, निरीक्षक, कंपनी नाम, आदि) की मुद्रण जानकारी दर्ज करता है, और प्रारूप आउटपुट विकल्प (समोच्च/खुरदरापन ग्राफ, समोच्च एनोटेशन सूचना सूची, खुरदरापन मूल्यांकन पैरामीटर सूची) का चयन करता है। प्रिंट का पूर्वावलोकन परिणाम प्रिंट परिणाम है, और समोच्च चार्ट चित्र में दिखाया गया है।

इस बिंदु पर, प्रिंटिंग फ़ंक्शन का चयन करके, आप वांछित परिणाम प्राप्त कर सकते हैं-एक सुंदर निरीक्षण रिपोर्ट!
